AI 再也不用截图点点点了！用一行命令让它直接画流程图

先说一个让人抓狂的场景

你有没有试过让 AI Agent 帮你画一张系统架构图？

大概是这样的：

你：”帮我画一张电商系统的架构图”
AI：”好的！我来打开 draw.io……”

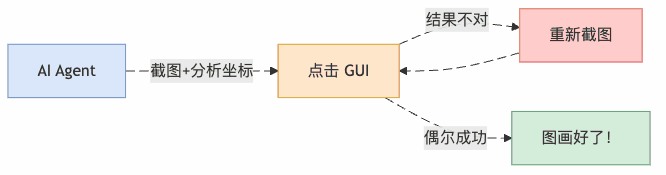

AI：截图→分析坐标→点击→截图→分析坐标→点击……
五分钟后……
AI：”我点错了，重来”

这就像你雇了一个设计师，结果他不用鼠标，全靠蒙眼睛猜坐标点击。

今天介绍的 cli-anything-drawio，就是要把这个「蒙眼打靶」变成「指哪打哪」。

它到底是什么？

cli-anything-drawio 是 CLI-Anything 框架生成的一个命令行工具，
把 draw.io 的所有 GUI 操作——加图形、连箭头、改样式、导出图片——
全部映射成了标准的 CLI 命令，输出结构化 JSON。

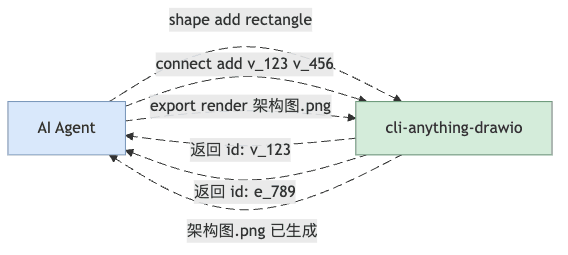

AI Agent 调完一条命令，立刻拿到反馈，下一条命令接着来，
就像流水线一样，不需要”截图→等待→分析→猜坐标”这套慢动作。

安装，一行搞定

pip install cli-anything-drawio

不需要克隆代码，不需要配置环境。装完就有 cli-anything-drawio 命令。

注意：画图、改图不需要 draw.io 桌面版。
但如果你要导出成 PNG/PDF/SVG，需要装一下：
macOS：brew install --cask drawio
Linux：snap install drawio

实战：让 AI 画一张电商购物流程图

我们用一个真实场景贯穿整个演示：

场景：你是一个产品经理，需要向开发团队解释电商平台的购物流程。
以前你要自己打开 draw.io，一个一个拖图形、连箭头，
半小时能画完就算手速快的。
现在，告诉 AI 一句话，它帮你搞定。

第一步：新建画布

cli-anything-drawio --json project new --width 700 --height 2000 -o 购物流程.drawio

{
  "action": "new_project",
  "page_size": "700x2000",
  "saved_to": "购物流程.drawio"
}

画布创建好了。这里有个设计很妙：--json 参数让所有输出都是结构化 JSON，
AI Agent 不用解析”人话”，直接读字段就行，省去大量 token。

第二步：加图形

draw.io 里那些图形——矩形、椭圆、菱形、圆柱——在这里都有对应的名字：

# 开始节点（椭圆）
cli-anything-drawio --json --project 购物流程.drawio \
  shape add ellipse --label "开始" --x 275 --y 40 --width 150 --height 55

返回的 id 是关键，后面连线要用它：

{"id": "v_1773456936157036", "shape_type": "ellipse", "label": "开始"}

继续加其他节点（用户登录、浏览商品、加购物车……），每个都会返回一个唯一 ID。

支持的图形类型一览：

命令名	对应图形	典型用途
`rectangle`	矩形	普通步骤
`ellipse`	椭圆	开始/结束
`diamond`	菱形	判断/分支
`cylinder`	圆柱	数据库
`rounded`	圆角矩形	用户操作
`actor`	小人	用户角色

第三步：连线

# 把"开始"连到"用户登录"，用直角路由风格
cli-anything-drawio --project 购物流程.drawio \
  connect add v_1773456936157036 v_1773456936238240 --style orthogonal

# 支付判断节点，分两条路
cli-anything-drawio --project 购物流程.drawio \
  connect add 支付节点ID 成功节点ID --label "成功"

cli-anything-drawio --project 购物流程.drawio \
  connect add 支付节点ID 失败节点ID --label "失败"

连线样式有四种，记住这两个就够用了：

orthogonal：直角折线，正式场合首选，流程图标配
curved：弧线，画”失败重试”这种回头箭头不会乱穿

第四步：导出 PNG

cli-anything-drawio --project 购物流程.drawio \
  export render 购物流程.png -f png --crop --scale 2 --overwrite

--crop 把空白边距裁掉，--scale 2 出 2 倍清晰度，
丢进 PPT 或者发给开发同学，效果一点不比手画差。

等等，这里有个问题

你可能会想：”AI 去哪里知道节点的 x/y 坐标该怎么放？”

这是坐标管理问题，也是 CLI 方式相比直接生成 XML 的一个真实挑战。

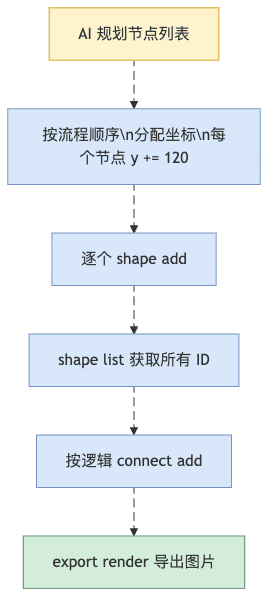

好消息是，这个问题对 AI Agent 来说很容易解决：

垂直流程图最简单：x 固定，y 从 40 开始每步加 120。
AI 完全可以自己算，不需要人介入。

进阶：样式定制

图画好了，但全是灰色方块不够好看？
shape style 命令可以改颜色：

# 把开始/结束节点改成绿色
cli-anything-drawio --project 购物流程.drawio \
  shape style v_开始ID fillColor "#d4edda"

# 把支付判断菱形改成橙色，突出重要性
cli-anything-drawio --project 购物流程.drawio \
  shape style v_支付判断ID fillColor "#fff3cd"

# 加粗边框
cli-anything-drawio --project 购物流程.drawio \
  shape style v_某个ID strokeWidth "2"

常用样式属性速查：

属性	含义	示例值
`fillColor`	填充色	`#dae8fc`（蓝）`#d4edda`（绿）`#fff3cd`（黄）
`strokeColor`	边框色	`#333333`
`fontSize`	字体大小	`14`
`fontStyle`	字体样式	`1`=粗体 `2`=斜体
`shadow`	阴影	`1`=开启

撤销？有的

画错了不用从头来：

cli-anything-drawio --project 购物流程.drawio session undo

最多支持 50 步撤销，底层是 XML 快照栈。
在 REPL 交互模式下直接输入 undo 也行。

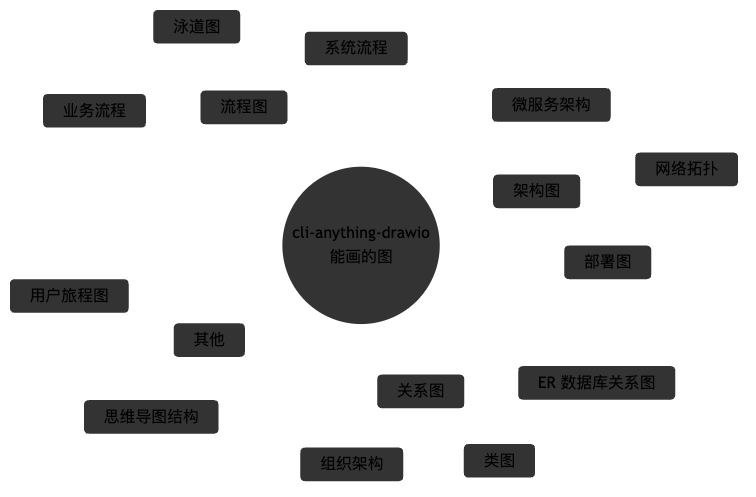

它能画哪些图？

只要是 draw.io 支持的图形结构，理论上都能用 CLI 搭出来：

唯一的限制是：坐标要自己管，没有自动布局。
对于 AI Agent 来说不是问题，对于手撸的人来说，
复杂图形还是在 GUI 里拖拽更省心。

回到那个产品经理的场景

用了 cli-anything-drawio 之后：

你：”帮我画一张电商购物流程图”
AI：新建画布 → 添加 18 个节点 → 连接 17 条箭头 → 导出 PNG
30 秒后
AI：”图已生成：购物流程.png”

全程没有截图，没有坐标猜测，没有”点错了重来”。
每一步操作都有 JSON 反馈，AI 知道自己做了什么，
出了问题也能精确定位并修复。

这才是 AI 操作软件应该有的方式——不是模拟人点鼠标，而是直接调用能力。

总结：三句话记住它

装它：pip install cli-anything-drawio，一行搞定
用它：project new → shape add → shape list → connect add → export render
给 Agent 用：加 --json 拿结构化返回，坐标按顺序算，导出 PNG 交差

流程图不再是产品经理的噩梦，也不再是 AI Agent 的「蒙眼打靶」。
